Las propuestas chinas para reutilizar cohetes y módulos lunares

Por Daniel Marín, el 19 noviembre, 2022. Categoría(s): Astronáutica • China • Cohetes ✎ 179

La gran mayoría de proyectos de futuros lanzadores chinos, tanto públicos como privados, apuestan por la reutilización. Aunque los cohetes de empresas privadas pretenden introducir sistemas de recuperación mediante patas de aterrizaje, como SpaceX o Blue Origin, contratista estatal CALT está buscando otras opciones para los lanzadores reutilizables de gran tamaño. Como sabemos, las patas desplegables no son la única manera de reutilizar la primera etapa de un lanzador: se pueden usar paracaídas —para cohetes pequeños—, alas o superficies aerodinámicas —lo que requiere una pista de aterrizaje y ruedas— o una combinación de escudos térmicos desplegables y paracaídas. Otra opción, la más atrevida, es la que pretende llevar a cabo SpaceX con los elementos del programa Starship, capturando las etapas en vuelo antes de aterrizar con un sistema de brazos robots móviles. Pero para sus lanzadores de gran tamaño, como los cohetes lunares CZ-5G y CZ-9, a CALT no le convencen ninguna de estas propuestas y apuesta por recoger las etapas mediante cables.

¿Y cómo es eso de cables? Pues bien, el concepto, que pudimos conocer el año pasado, consiste en instalar una red de cables suspendidos de la parte superior de una estructura de cuatro torres. La etapa debe frenar e introducirse por la parte superior de la estructura y, en ese momento, los cables se cierran hasta que se enganchan en alguna parte de la etapa, como por ejemplo las rejillas aerodinámicas (curiosamente, algo parecido a como funcionan los mecanismos de captura de los brazos robot en el espacio). Este sistema tiene varias ventajas. El primero y, más obvio, es que se elimina la necesidad de instalar un tren de aterrizaje, eliminando una posible causa de fallos y aligerando de paso la estructura del cohete. Pero, además, permite recoger una etapa que se acerque con cierto ángulo con respecto al suelo, aumentando la flexibilidad y fiabilidad del sistema. También, y esto es importante, suaviza la exigencia de instalar motores que sean capaces de cambiar su empuje drásticamente.

Versión de 2021 de captura de las etapas mediante la red de cables (CALT).
Pruebas del tren de aterrizaje del CZ-8R (CASC).
Un acelerador de un CZ-3B aterrizó el 9 de marzo de 2020 mediante un paracaídas (Weibo).
Otro sistema chino de recuperación de etapas mediante paracaídas (CASC).
Propuesta de recuperación de etapas mediante escudos térmicos inflables y paracaídas (Journal of Deep Space Exploration).

CALT parece que sigue decidido a implementar este sistema para sus cohetes más grandes —para otros más pequeños, como el CZ-8R, ha optado por las patas desplegables— y continúa refinándolo. En la última versión, publicada en el Journal of Deep Space Exploration, un grupo de ingenieros liderado por Hu Zhenxing nos explican la evolución. Ahora, los cables de captura de la estructura son cuatro en vez de dos y, gracias a un sistema de contrapesos y poleas, pueden formar un cuadrado de área variable. Por otro lado, para engancharse de los cables, la etapa dispondría un sistema de cuatro extensiones desplegables con varios ganchos que salen de la parte superior del cohete. La plataforma puede girar sobre un carril circular para adaptarse mejor a la geometría de aterrizaje de la etapa. CALT ha ido un paso más allá del papel y ya ha construido un pequeño modelo a escala del sistema para probar su viabilidad. Por supuesto, no es seguro que este sea el sistema de reutilización finalmente empleado en los cohetes lunares, pero está claro que se trata de un concepto que está siendo considerado seriamente.

Maqueta a escala del sistema de recuperación de etapas mediante una red de cables (Hu Zhenxing et al.).
Nueva versión del sistema de recogida de etapas con cuatro cables (Hu Zhenxing et al.).
Los cables con ganchos de la etapa para (Hu Zhenxing et al.).
Modelo de la estructura para recoger las etapas ((Hu Zhenxing et al.).
El cohete CZ-5ZRL recuperará su primera etapa mediante el nuevo sistema de cables situado en una barcaza (CASC).

Relacionado con los lanzadores lunares, en el mismo número de Journal of Deep Space Exploration hemos visto otro artículo firmado por Li Yang et al. en el que se propone otro sistema reutilizable, pero, en este caso, de un módulo lunar. Se trata de un concepto de módulo lunar reutilizable que aterrizaría horizontalmente. El alunizaje horizontal permite que la tripulación no quede a gran altura del suelo si se emplea un módulo lunar de gran tamaño, un problema al que se tiene que enfrentar, por ejemplo, la Moonship de SpaceX en el programa Artemisa. Este módulo lunar sería capaz de llevar dos astronautas desde una estación lunar china hasta la superficie y regresar de una pieza. Es decir, no tendría una etapa de descenso y otra de ascenso, o una crash stage (una etapa que se separa antes del aterrizaje), sino que alunizaría y volvería a la órbita con la misma configuración. La precisión en el aterrizaje sería de 100 metros. El módulo lunar usaría hidrógeno y oxígeno líquidos como propelentes y llevaría un motor YF-75D de 8 toneladas de empuje.

Módulo lunar reutlizable con propelentes criogénicos. La sección de la derecha sería la tripulada (Li Yang et al.).
Esquema de una misión de alunizaje con este módulo (Li Yang et al.).
Módulo lunar criogénico de ULA denominado DTAL (Dual Thrust Axis Lander) basado en la etapa ACES (ULA).
El módulo lunar XEUS de Masten (Masten).
Propuesta de módulo lunar de aterrizaje horizontal de dos etapas de Lockheed Martn de 2006 (Lockheed Martin).

Por supuesto, en estos temas está casi todo inventado y este concepto no es nada nuevo. Ya en los años 60 se propusieron módulos lunares de alunizaje horizontal para el programa Apolo. En 2010 la empresa estadounidense ULA propuso un módulo lunar criogénico basado en una etapa superior ACES, que derivaría posteriormente en el módulo DTAL (Dual Thrust Axis Lander). Previamente, en 2006, Lockheed Marin también propuso un módulo lunar de aterrizaje horizontal como propuesta para el Altair del Programa Constelación (aunque no era totalmente reutilizable). Más recientemente, Masten sugirió el módulo lunar XEUS (Experimental Enhanced Upper Stage) basado en una etapa Centaur, un proyecto que sería cancelado en 2018.

El atual plan de alunizaje chino usando el CZ-5G/CZ-5DY, la nave de nueva generación (en la que viajarían 3 personas) y el módulo lunar de pequeño tamaño (CASC).
Módulo lunar de pequeño tamaño y de dos personas para las primeras misiones lunares tripuladas chinas (CASC).
Otra propuesta de módulo lunar con crash stage (¿de carga?) (CASC).

En todo caso, este concepto nos dice que en China están analizando cuidadosamente cuál debe ser la arquitectura del próximo módulo lunar. Recordemos que para las primeras misiones tripuladas a la Luna, que deben tener lugar entre 2028 y 2030, China apuesta por un pequeño módulo lunar de dos personas y con una crash stage que solo permitiría una estancia de menos de un día en la superficie lunar. La ventaja de este módulo es que puede ser lanzado a la órbita lunar por un CZ-5G, donde se acoplaría con la nave de nueva generación, que despegaría mediante otro CZ-5G. Para misiones posteriores que requieran estancias de días o semanas hace falta un módulo lunar más grande, y ahí es donde entra este módulo lunar de alunizaje horizontal que hemos comentado. Por ahora, los únicos diseños de estos módulos avanzados que hemos podido contemplar son bastante tradicionales, con una etapa de descenso desechable y una etapa de ascenso, como el LM del Apolo o el Altair del Programa Constelación.

Propuesta de módulo lunar de mayor tamaño con un ascensor para la tripulación (CASC).
Detalle de una versión módulo lunar anterior (CASC).
Detalle de la etapa de ascenso (CASC).

Referencias:

  • http://jdse.bit.edu.cn/sktcxb/indexen.htm


179 Comentarios

  1. Ese sistema de aterrizaje chino seria como un colchon de seguridad de bomberos guiado por cuerdas entre cuatro torres. Un poco disparatado y poco elegante. Se nota que no quieren gastar tiempo en desarrollar el aterrizaje vertical. Es una tecnologia desafiante.

    1. A mí me parece realista y simple.
      Adaptable, amortigua, simple y barata.

      La de SpaceX mola por relanzar rápido, pero le pide mucho al Booster, este sistema me parece muy razonable.

    2. Si funciona, es sencillo y barato, no veo dónde está el problema. Por mí, cuántas más ideas vean la luz, mejor. El tiempo pondrá a cada uno en su lugar. Saludos.

    3. De un vistazo superficial puede parecer mas barato hacer una torre con brazos de recogida como la de SpaceX (que de cualquier modo debia fabricarse para apilar la Starship), o un colchon de bomberos estilo chino.

      Pero a la larga es mas barato que la primera etapa aterrice como el F9. Es mas generalizado. En caso de emergencia puede aterrizar en cualquier lado. Sobre todo en situaciones de conflicto, cuando todo falla y que se estan haciendo mas y mas probables.

      Pero claro, entiendo que desarrollar esa habilidad en una mole como el SuperHeavy debe requerir sacrificar varios de ellos (a pesar de la base tecnologica que SpaceX ya posee) en medio de ciclopeas explosiones en la bucolica costa de Boca Chica. Y el tiempo apremia.

    1. Amigo, es un acto lógico y legítimo. Pero de seguro que hay más de 1 zona interesante en la luna donde albergar un habitáculo para hacer experimentos. No tiene por qué haber pelea

      1. Parece que la NASA se está concentrando en un punto concreto del polo sur lunar. Lo mismo los chinos deciden ir también allí por fastidiar, más que otra cosa. Y por establecer un debate apropiado. Nunca se sabe, claro.
        A pie, la zona de influencia de un refugio lunar es pequeña. Pero ya los rover del Apolo se alejaron hasta 7.5 km en línea recta desde el lander. El futuro rover abierto tendrá capacidad autónoma, es decir, hará exploraciones por sí mismo sin astronautas. Así que extenderá la zona de influencia por decenas de kilómetros. A largo plazo un rover presurizado extenderá todavía más la región que podrá explorar los astronautas.
        ¿qué pasa si hay presencia china en esa zona de influencia? es un terreno muy grande, seguro que van a querer meterse allá dentro. Habrá que llegar a algún tipo de acuerdo, digo yo. La presencia es incremental, a diferencia de cuando el Apolo.
        https://danielmarin.naukas.com/files/2019/08/Captura-de-pantalla-276.png

          1. Fíjate bien. Si te instalas en la CR1 tienes en tu zona de influencia desde GR2 hasta SR3.
            Desde luego, hay otros lugares. Pero simpre puedes enviar algo para que la NASA no se haga con TODA la zona. De hecho, entre las posibles zonas de aterrizaje chinas para la Chang’e-7 hay solapamiento con las propuestas para Artemisa y especialmente en esa zona estratégica entre los cráteres Shackleton y De Gerlache.

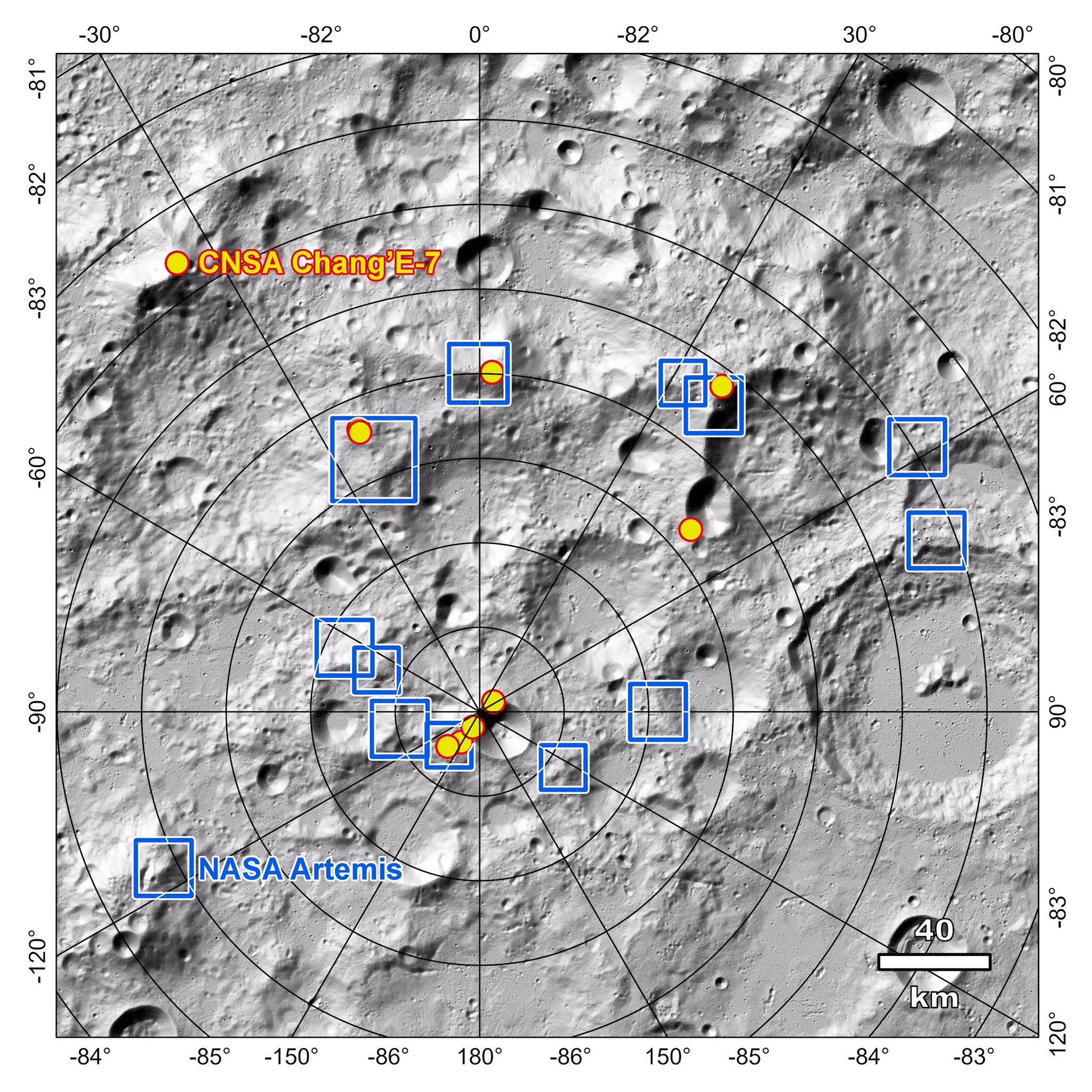

            https://pbs.twimg.com/media/Fa1VAXMXoAEIpLv?format=jpg&name=large
