Cambios en el diseño del Ariane 6

Hace cosa de un año la Agencia Espacial Europea (ESA) aprobó el desarrollo del Ariane 6, el cohete que debe sustituir al actual Ariane 5 como el vector espacial europeo más potente. Supimos entonces que la ESA desarrollará dos versiones del Ariane 6, la A62, dotada de dos cohetes de combustible sólido y capaz de situar cinco toneladas en una órbita de transferencia geoestacionaria (GTO), y la A64, con cuatro aceleradores y capacidad para 10,5 toneladas en GTO. No obstante, en estos últimos meses el diseño del lanzador, a cargo de Airbus Safran Launchers, ha sufrido algunos cambios llamativos que vale la pena repasar.

El Ariane 6 A64 despegando (ESA).
El Ariane 6 versión A64 despegando (ESA).

Quizás el cambio más llamativo tenga que ver con la apariencia de los cohetes de combustible sólido P120C -originalmente P120-, que ahora presentan una prolongación aerodinámica en su parte superior que le dan al Ariane 6 un aspecto distinto al diseño que vimos el año pasado. Además, los cuatro aceleradores del A64 tampoco estarán separados 90º a lo largo del fuselaje, sino que se agruparán de dos en dos. Otra novedad, por ahora no confirmada, es que el Ariane 6 será ensamblado horizontalmente, es decir, como un cohete Soyuz. De confirmarse, sería el primer lanzador europeo que use esta técnica.

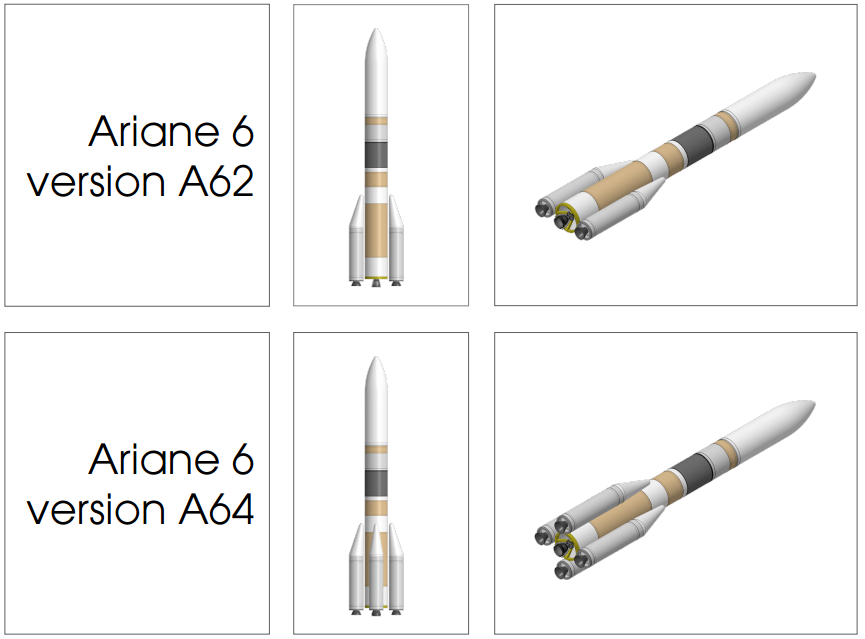

Las dos versiones del Ariane 6 (Airbus Safran).
Las dos versiones del Ariane 6 (Airbus Safran).

El Ariane 6 tendrá una longitud de 63 metros -inicialmente eran 70 metros- y un diámetro central más ancha, de 5,4 metros. Usará una primera etapa criogénica dotada de un motor Vulcain 2.1 (antes conocido como Vulcain 2+) derivado del Vulcain 2 del Ariane 5 con 1350 kN de empuje que funcionará durante 460 segundos, mientras que la segunda etapa, también criogénica, dispondrá de un nuevo motor Vinci de 180 kN capaz de encenderse en varias ocasiones durante un total de 900 segundos. El A62 tendrá una masa al lanzamiento de 500 toneladas y generará al despegue un empuje total de 8000 kN, mientras que el A64 pesará 800 toneladas y su empuje será de 15000 kN. La cofia tendrá un diámetro de 5,4 metros.

Partes del Ariane 6 (los aceleradores P120 parece que no estarán separados 90º) (ESA).
Partes del Ariane 6 (los aceleradores P120 parece que no estarán separados 90º) (ESA).

El Ariane 6 nació en 2012 en un intento de abaratar los costes de lanzamiento del Ariane 5 de forma radical. Como resultado, se decidió que las dos primeras etapas serían de combustible sólido, mientras que la tercera etapa sería criogénica. Esta configuración fue conocida como PPH, haciendo referencia a al combustible de las tres etapas (la ‘P’ viene de poudre para hacer referencia al combustible sólido y la ‘H’ de hydrogène). El nuevo vector sería más barato y menos potente que el Ariane 5, con el objetivo era evitar los quebraderos de cabeza del complejo sistema de lanzamiento de este cohete. El Ariane 5 es capaz de lanzar dos satélites geoestacionarios al mismo tiempo, pero por limitaciones de potencia solo puede poner en órbita un satélite de grandes dimensiones junto a otro más pequeño. Esto implica que Arianespace debe sufrir la gota gorda para emparejar los satélites de forma adecuada, lo que se traduce en una auténtica pesadilla logística. El nuevo Ariane 6 lanzaría los satélites de uno en uno, evitando así las dificultades de los emparejamientos forzosos. El problema de este plan es que, a cambio de disponer del Ariane 6, Europa debía renunciar a poseer un lanzador orbital con una alta capacidad de carga en órbita baja, como es el caso del Ariane 5.

2 (1)
Diseño original PPH del Ariane 6 con una primera y segunda etapas de combustible sólido (ESA).
Ariane 6
Diseño del Ariane 6 A64 de diciembre de 2014. Se aprecian los cambios en los cohetes aceleradores y en el diámetro de la etapa central (ESA).
El Ariane 6 A64 (ESA).
Configuración actual del Ariane 6 A64 (ESA).

Este hecho, sumado a todo tipo de disputas entre Alemania, Francia y distintas empresas aeroespaciales del viejo continente, provocó que el diseño original del Ariane 6 fuese abandonado por otro completamente distinto que sería aprobado a finales de 2014. El nuevo Ariane 6 en configuración PHH, al venir en dos configuraciones distintas, es más flexible que el Ariane 5. La versión A64 es ligeramente más potente que el Ariane 5 ECA, por lo que también podrá llevar a cabo lanzamientos duales como su predecesor, pero si no es posible encontrar una pareja para una determinada carga útil, la versión A62 será capaz de situar en órbita satélites de gran tamaño de uno en uno sin problemas. El Ariane 6 podrá realizar hasta doce misiones al año y su coste por lanzamiento está previsto que sea significativamente inferior al del Ariane 5 (80 millones de euros) si quiere ser competitivo en el mercado internacional. En 2020 veremos el primer lanzamiento de este nuevo cohete europeo que debe sustituir al Ariane 5 y al Soyuz-ST. Y de hecho, si tenemos en cuenta que el futuro lanzador Vega-C, que debutará en 2018, estará basado en el cohete P120C, podemos decir que durante la próxima década Europa solo dispondrá de un lanzador espacial.
