Lanzamiento Ariane 5 ECA (V199)

Un cohete Ariane 5 ECA (V199) ha despegado hoy día 29 de diciembre a las 21:27 UTC desde la rampa ELA3 del centro espacial de Kourou, en la Guayana Francesa. La carga estaba formada por los satélites de comunicaciones geoestacionarios Hispasat 1E y Koreasat 6. Es el 55º lanzamiento de un Ariane 5, el 29º de un Ariane 5 ECA y el sexto que tiene lugar este año. Ha sido el último lanzamiento orbital de 2010.

Hispasat 1E

El Hispasat 1E es un satélite de telecomunicaciones geoestacionario fabricado por Space Systems/Loral (California) para la empresa española Hispasat usando el bus LS 1300. Tiene una masa de 5320 kg (2175 kg sin combustible) y unas dimensiones de 5,4 x 2,8 x 2,2 m, con una envergadura de 26,7 m una vez desplegados los paneles solares. Incluye 53 transpondedores en banda Ku y capacidad para transmitir en banda Ka. Entre sus servicios se incluye la transmisión directa de televisión en HD y TDT, así como apoyo a la telefonía móvil. Estará situado en la posición 30º oeste y su vida útil se estima en 18 años.




Hispasat 1E (Arianespace).

Koreasat 6

Es un satélite de comunicaciones geoestacionario fabricado por Orbital Sciences Corporation y Thales Alenia Space para la empresa coreana Korea Telecom Corporation. Su masa es de 2850 kg (1150 kg sin combustible), emplea el bus STAR-2 de Orbital y tiene unas dimensiones de 4,3 x 2,3 x 3,2 m (18 m de envergadura). Tiene 30 transpondedores en banda Ku (6 de ellos de transmisión directa) y operará desde los 116º este. Su vida útil es de 15 años.




Koreasat 6 (Arianespace).


Disposición de los satélites en el lanzamiento, con el Koreasat 6 dentro de SYLDA (Arianespace).

Ariane 5 ECA

El Ariane 5 ECA (Evolution Cryotechnique type A) es un cohete de 2,5 etapas que puede poner dos satélites en órbita de transferencia geoestacionaria (GTO) con una masa total de 9,6 toneladas, o bien un sólo satélite con una masa máxima de 10,5 toneladas. Su masa al lanzamiento es de unas 775 toneladas. Emplea una primera etapa criogénica de 5,4 x 28 m fabricada en aleación de aluminio. Esta etapa se denomina EPC (Etage Principal Cryotechnique o, en inglés, Cryogenic Main Core Stage) o H175 y tiene una masa en seco de 14700 kg. Carga 175 toneladas de hidrógeno y oxígeno líquidos, de las cuales unas 25 toneladas corresponden al hidrógeno. Emplea un motor Vulcain 2, de 960-1360 kN de empuje y 310-432 segundos de impulso específico. El Vulcain 2 funciona durante 535 segundos y está fabricado por Snecma.


EPC (EADS Astrium).

Acoplados a la EPC se encuentran los dos cohetes de combustible sólido EAP(Etage d’Acceleration à Poudre) ó P240, de 3,05 x 31,6 m, 7080 kN de empuje y 274,5 s de Isp cada uno. Su estructura es de acero, cargan 240 t de combustible sólido y funcionan durante 134 s.


Sección del EAP. Se aprecia la distribución del combustible sólido en verde (EADS Astrium).

La segunda etapa del Ariane 5 ECA es también criogénica y se denomina ESC-A (Étage Supérieur Cryotechnique o Cryogenic Upper Stage). Tiene unas dimensiones de 5,4 x 4,711 m y una masa en seco de 4540 kg. Utiliza un motor HM7Bde Snecma de 67 kN, 446 s de Isp que funciona durante 945 s y quema 14,9 t de hidrógeno y oxígeno líquidos. La etapa criogénica usa el sistema SCAR para controlar el giro y la actitud durante el despliegue de los satélites en órbita GTO.


ESC-A (EADS Astrium).

La cofia, de 17 x 5,4 m, es construida por RUAG Aerospace. Los satélites se distribuyen dentro de la cofia con un dispensador espacial denominado SYLDA (construida por Astrium), que permite lanzar dos satélites en cada misión. En esta misión se usó la plataforma SYLDA A de 6,4 x 5,4 m.


SYLDA (EADS Astrium).


El Ariane 5 ECA (Arianespace).

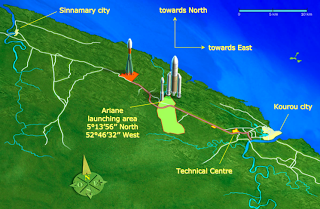

Zona de lanzamiento del Ariane 5 en Kourou (Arianespace).


Detalle del complejo de lanzamiento ELA-3 (abajo), con el BAF y el Centro de Control de Lanzamientos (CDL-3)(Arianespace).

Fases del lanzamiento:



Llegada de la etapa central (EPC) a la Guayana Francesa (Arianespace).


Llegada del Hispasat 1E a Kourou a bordo de un Antonov An-124 (Arianespace).


Instalación del Koreasat 6 (Arianespace).


El Ariane 5 en la rampa (Arianespace).


Lanzamiento (Arianespace).



5 Comentarios

  1. me inpresiona lo del sistema de distribucion sylda. creia que en los lanzamientos multiples se colocaban y luego con sus motores se distribuiban podias hablar sobre los sistemas y como funcionan.
    gracias daniel

  2. Daniel, una vez ha sido el satelite puesto en orbita, ¿conoces alguna pagina que describa el proceso en orbita geostacionaria?, seria muy ineresante que hispasat contase los pasos y situacion actual, etc.

    Un saludo y felicidades por el blog

  3. Hola anónimo: la situación actual del Hispasat 1E es la posición 30º oeste de la órbita geoestacionaria (GEO). Una vez situados en órbita de transferencia geoestacionaria (GTO) por el Ariane 5, los satélites encienden su propio motor en el apogeo para circularizar su órbita y quedarse en la GEO. Me temo que no hay mucho más que añadir.

    Un saludo.
